TS302S數據采集儀
1、系統概述
本測試系統包括動態壓力變送器、電源箱、數據采集卡/儀、計算機和采集軟件。系統采用16路數據采集卡/儀，實時采集記錄各通道壓力信號，并通過PCI總線或USB接口將數據實時傳輸給計算機。計算機上配備的采集軟件完成采集控制、波形實時顯示、讀取數據、數據處理、存盤、打印及通訊功能，操作直觀、便捷。

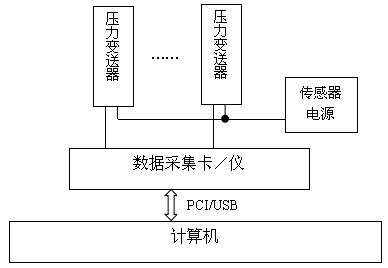

系統組成框圖如下：
2、系統主要部件參數
① 數據采集卡 PCI-616
PCI-616是一款功能強大的高分辨率多功能PCI數據采集卡。它帶有一個250KS/s16位A/D轉換器。PCI-616可以提供16路單端模擬量輸入或8路差分模擬量輸入,也可以組合輸入。它帶有2個16位D/A輸出通道,16位數字量輸入/輸出通道和1個10HMs16位計數器通道。
【性能指標】
l PCI總線數據傳輸
l 模擬輸入通道數：16單端或8路差分
l 最高采集速率：250KSps
l A/D分辨率：16Bit
l 量程（輸入范圍）：±10V、±5V
l 單極性/雙極性輸入范圍
l 自動校準功能
l 2 AO/16 DIO
② 數據采集儀
【概 述】
SDUA306是我公司開發的新型外置式A/D產品, 它采用USB接口于計算機相連, 不需機內插板，體積小巧, 使用方便，采用循環掃描的采集方式，可實現對16通道的靜態或動態模擬信號采集、記錄，利用提供的配套軟件進行數據分析和處理。
【性能指標】
l 接口：USB2.0
l 模擬輸入通道數：16個
l 最高采集速率：250KSps
l A/D分辨率：16Bit
l 量程（輸入范圍）：±10V、±5V
l 程控放大器, 倍數：1、2、4、8、16
l 輸入阻抗:：>100MΩ
l 板載FIFO存儲器：4K字節
l 觸發方式：定時器觸發, 軟件觸發
l 可連續大數據量采集
l 供電方式：交直流供電
【軟件支持】
l SDView應用軟件：配套全中文界面虛擬儀器軟件，運行于Win2000/XP操作系統，提供硬件設置、數據下載、數據處理、存盤、打印及通訊功能，具有全中文聯機幫助，操作直觀、便捷。

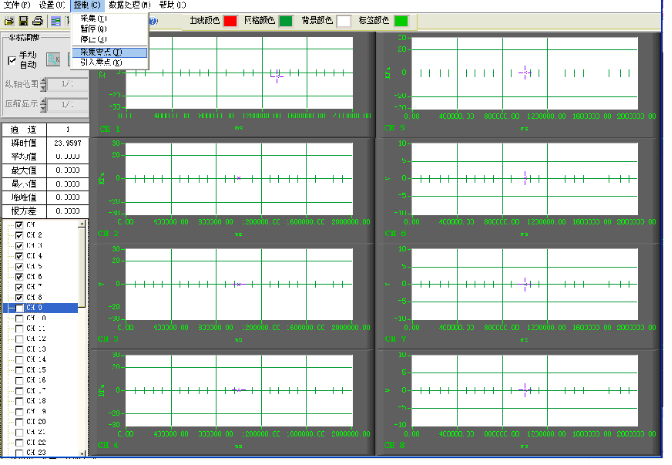

采集軟件
A.可設置量程、采集頻率和采集時間

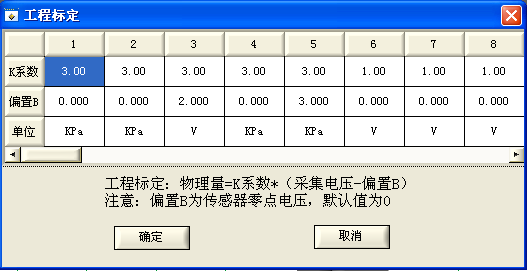

B.可由用戶自由設定零位偏移量以及K系數的大小,方便進行各種物理量標度轉換,方便用戶兼容其他類傳感器.
進行系統參數設置：采集時間設置、采集頻率和量程的選擇，系統在預定
時間內實現傳感器的校零或數據自動采集。此外，系統還提供對圖形控件
中曲線、背景、網格和標簽顏色的設置。
(2)零位校準功能：
校準傳感器的零位，以校準系統零位。包括采集零位和引入零位。
(3)數據實時顯示功能

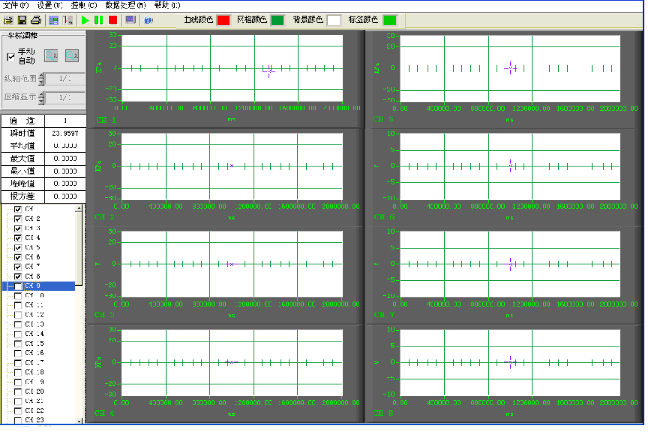

軟件在采集過程中，用戶選擇查看的通道的數據曲線將會在圖形框中實時顯示。
(4)數據實時分析功能

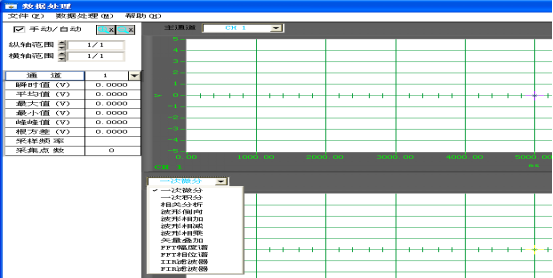

在采集暫停、結束或停止采集狀態下，用戶可對采集到的數據進行基本的實時 分析功能，包括：FIR數字濾波、時域信號分析、窗函數等。
(5)記錄管理功能
用戶可根據需要，選擇保存圖形文件，或者數據文件格式保存采集到的數據，以備日后查詢。另外，系統提供了數據導出功能，數據可以以其他的格式存儲下來。
(6)查詢瀏覽
通過本軟件可打開以前保存的數據（.sqv）進行查看
