一、概述
TS1516-A智能數顯壓力變送器采用高性能進口芯片作為信號測量元件，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，獨有固態穩壓技術和高精度元器件篩選裝配，并進行長時間疲勞及老化試驗，產品性能穩定可靠，并具有兩路光耦信號報警功能，集信號測量、監測與一體，可直接與計算機接口卡、控制儀表、智能儀表或PLC等產品連接，產品體積小巧造型美觀，安裝方便，可滿足煤礦，石油、化工、電力、冶金、制藥、食品等眾多領域的壓力測量需求。
二、產品特點
● 體積小巧，造型美觀
● 適用于氣體，液體，蒸汽的壓力測量
● 擴散硅壓阻傳感器，精度高、穩定性好
● 寬溫度補償范圍
● 反向極性及過電壓保護
● 全4位LED數字顯示
● 兩路報警信號輸出
● 機身可旋轉120°
TS1516-A智能數顯壓力變送器采用高性能進口芯片作為信號測量元件，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，獨有固態穩壓技術和高精度元器件篩選裝配，并進行長時間疲勞及老化試驗，產品性能穩定可靠，并具有兩路光耦信號報警功能，集信號測量、監測與一體，可直接與計算機接口卡、控制儀表、智能儀表或PLC等產品連接，產品體積小巧造型美觀，安裝方便，可滿足煤礦，石油、化工、電力、冶金、制藥、食品等眾多領域的壓力測量需求。
二、產品特點
● 體積小巧，造型美觀
● 適用于氣體，液體，蒸汽的壓力測量
● 擴散硅壓阻傳感器，精度高、穩定性好
● 寬溫度補償范圍
● 反向極性及過電壓保護
● 全4位LED數字顯示
● 兩路報警信號輸出
● 機身可旋轉120°
三、技術參數
量程范圍 | -100kPa…0～10kPa…100MPa | 沖擊 | 100g（11ms） |
壓力類型 | 表壓、絕壓、密封壓 | 綜合精度 | 0.5（典型）、0.3級可選 |
供電電源 | 24VDC、12VDC（9-36V） | 絕 緣 | 100MΩ/250VDC |
輸出信號 | 4～20mA | 響應時間 | ≤1ms（上升到90%FS） |
工作溫度 | -20℃～85℃ | 長期穩定性 | ±0.2%FS/年 |
介質溫度 | -20℃～85℃ | EMC浪涌 | （IEC61000-4-5） 2KV |
儲存溫度 | -40℃～125℃ | EMC靜電 | （IEC61000-4-2） 接觸放電8KV，空氣放電15K |
零點溫漂 | ±1.5%FS（＠-20℃～85℃） | 防護等級 | IP65 |
靈敏度溫漂 | ±1.5%FS（＠-20℃～85℃） | 防爆等級 | 本安防爆ExiaⅡCT6（可選） |
過載壓力 | 150%FS | 材質 | 外殼不銹鋼304；隔離膜片316L |
機械振動 | 20g（20～5000HZ) | 介質兼容 | 與316L不銹鋼兼容的各種介質 |
報警信號 | 光耦信號（兩路報警信號） | 分辨率 | 典型解釋值十萬分之一 |

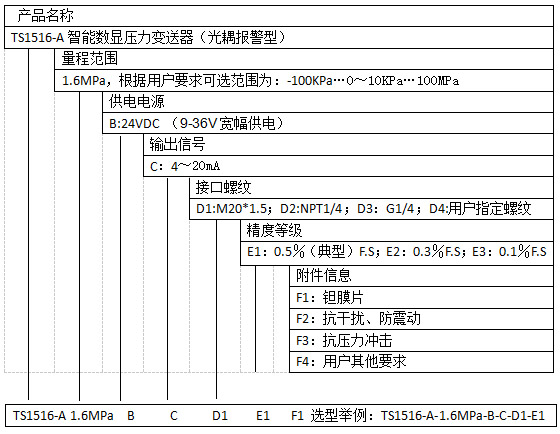

四、產品選型
注：其他特殊要求，敬請與本公司商洽，并在訂單中注明。

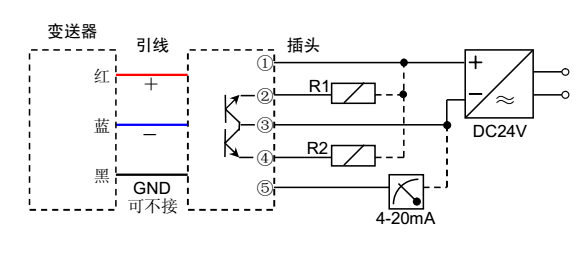

五、接線
六、設置功能
總則：此說明適用于我公司TS1516智能數顯壓力變送器的菜單設置操作。在說明書中“O”標識按鍵“option”（選擇鍵），在菜單設置中可進行切換菜單、移動閃爍位。“M”表示按鍵“modify”（修改件），在菜單設置中可進行進入菜單、修改閃爍位、執行、修改設定等操作。在除高級設置的任何菜單下長按“O”鍵三秒可對當前設置保存并退出，在任何設置菜單下10秒鐘無任何按鍵操作會自動回復測量狀態。在測量狀態下按一下“O”，顯示會切換到當前電流值顯示3秒（如顯示15.23，標識的是當前輸入電流為15.23mA），3秒后自動恢復測量狀態。
菜單一：測量設置菜單（密碼0011）。在測量狀態下同時按下“O”“M”三秒進入密碼狀態，按“O”鍵移位，“M”加數輸入密碼，將數值設為0011后長按“O”鍵進入測量設置菜單，在此菜單下按“O”可滾動切換菜單，按“M”進入該子菜單設置。
（SE-1）：4mA顯示值設定，進入此菜單后按“O”切換閃爍位，按“M”對閃爍位進行加數改變，如按過數了可繼續按至下一個循環，設置好后長按“O”三秒保存退出。圖例
（SE-2）：20mA顯示值設定，進入后設定參照（SE-1）。
（SE-3）：小數點設定，進入此菜單后按“M”移動小數點位，設置好后長按“O”三秒保存退出。圖例：。
（SE-4）：單位符號設定，進入此菜單后按“M”移動單位符號位，設置好后長按“O”三秒保存退出。注意，此菜單只在LCD液晶型表才有。
菜單二：報警設置菜單（密碼0022）。類似菜單一輸入密碼方式，輸入密碼0022后長按“O”鍵進入。
（AL-1）：報警點—臨界值設定，進入此菜單后按“O”切換閃爍位，按“M”對閃爍位進行加數改變，設置好后長按“O”三秒保存退出。
（AL-2）：報警點二臨界值設定，進入后設定參照（AL-1）。
（AL-3）：報警延時設定，進入此菜單后按“O”切換閃爍位，按“M”對閃爍位進行加數改變，設置好后長按“O”三秒保存退出。最大設置0～99秒，設置為0表示無延時時，設置延時后當滿足報警條件時不會立刻報警，而是要求顯示數值持續滿足報警條件若干秒后才進入報警狀態，當顯示回復到不報警數值時也需持續若干秒才解除報警狀態。圖例
（AL-4）：報警回差值設定，進入此菜單后按“O”切換閃爍位，按“M”對閃爍位進行加數改變，設置好后長按“O”三秒保存退出。設置為0標識無回差。例如報警儀設置為3000↑，AL-4設置為200，當數值超過3000時進入報警狀態，當數值顯示2999時不會解除報警狀態，直到數值顯示低于2800時才解除報警狀態。
（AL-5）：報警點狀態設定，進入此菜單后按“O”左右切換閃爍位，按“M”對閃爍位狀態進行改變，第一個閃爍位對應報警點一，第二個閃爍位對應報警點二，閃爍位有三種狀態，分別為“——”（不報警）、LO（低于臨界值報警）、HI（高于臨界值報警）。例如這時表示的就是高于報警點一（AL-1）設置時，就進入報警狀態，而報警點二（AL-2），無論怎樣情況都不會報警。
（AL-6）：報警狀態顯示設定，進入此菜單后按“M”對狀態進行改變，狀態只有兩個，“ON”和“OFF”，當此設定為“ON”時，報警時顯示器件會作出報警狀態與測量狀態切換顯示，如，HI、LO指的是報警狀態，-1、-2指報警點。
菜單三：高級設置菜單（密碼0033）.類似菜單一輸入密碼方式，輸入密碼0033后長按“O”鍵進入。注意，此菜單內設置請慎重，非專業人員請勿使用。
（SP-1）：4mA標準采樣設定，進入此菜單后表顯示0.004，輸入表混的4mA電流信號，按“M”，一秒后會自動退回“菜單三”，這時當前輸入的4mA電流信號采樣已作為表混保存。
（SP-2）:20mA標準采樣標定，進入此菜單后表顯示0.020，輸入標準的20mA電流信號，按“M”，一秒后胡自動退回“菜單三”，這時當前輸入的20mA電流信號采樣已作為表混保存。注意，（SP-1）、（SP-2）兩廂設置務必輸入標準電流，若輸入電流錯誤或精確度不夠，會因此影響測量準確性。
（SP-3）：初始化設置，進入后長按“O”即將所有設置重置。注意：此功能僅為因不明情況導致顯示表功能紊亂，在無法通過正常設置恢復的情況下使用，通常情況下慎用，使用后（SP-1）、（SP-2）、（SE1～4）、（AL1～4）的設置全部丟失，需要重新設置。
七、安裝提示：
（1）產品垂直安裝于現場壓力接口。
（2）露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
（3）若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
① 電氣連接是否準確，是否牢固；
② 供電電壓是否過低以及負載電阻是否過大
