產品描述

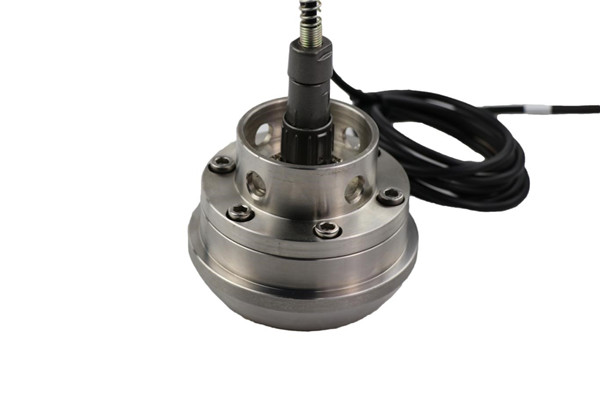

TS110T泥漿型（由壬&立管）壓力變送器是集國內外先進應變式傳感器制造技術于一體的新型產品。該變送器采用高精度大阻值的應變計和國內獨特的變厚度膜片技術，采用先進的數字放大電路，其測量范圍可高達 200MPa，并具有精度高、結構可靠、耐腐蝕、抗振動、抗沖擊、高性能價格比等優點。廣泛用于石油工業鉆井設備上，特別應用于壓裂車、固井車、井口壓力監測等進行高壓測量，是替代進口產品的理想選擇。
該壓力變送器可與多種二次儀表進行配套使用，可對被測壓力進行顯示、記錄和控制。
應用領域
壓裂車
固井車
井口壓力監測
其它高溫流體的壓力監測
特 點
內部100%校準信號
良好的穩定性和重復性
標準膜片為15-5PH不銹鋼
可替代進口產品

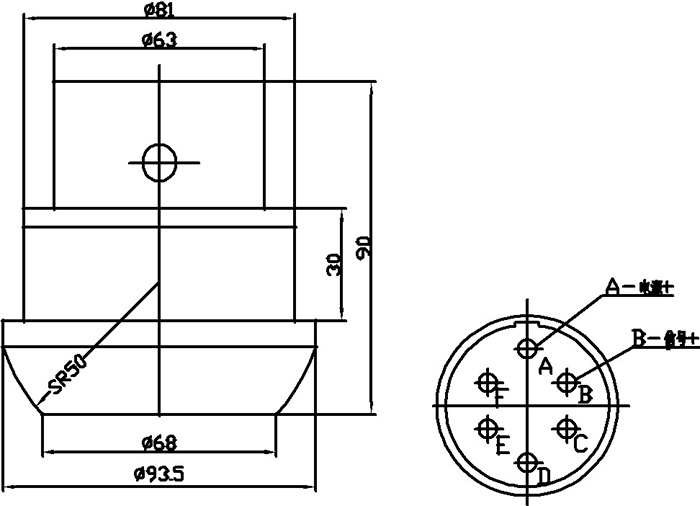

外形尺寸
使用與維護
1、變送器屬高精度測壓裝置，使用前應校準；推薦每半年校準一次，以利于準確測量。
2、變送器不使用時，應置于溫度 10℃-30℃，相對濕度不大于 80%的清潔環境中保存。 3、變送器在裝入由壬中時，因受到不同外力的作用，零點會出現微量變化，在二次儀表上對零點進行校準，不影響變送器正常使用。
4、變送器接線如圖所示，使用時應將插頭插好旋緊，以保證可靠連接。
技術規格
常規 | 數值 |
| ||||
壓力量程 | 0-10MPa…0-42MPa...68MPA...105MPA ...200MPA 內 | 40MPA以上可隨意定制 | ||||
過載壓力 | 150% FS |
| ||||
綜合精度 | ±0.5% FS, ± 0.25% FS | 包括線性，重復性和滯后性 | ||||
輸出 | 4~20mA |
| ||||
輸入電壓 | 10VDC（9~12V） | 典型：24VDC |
| |||
零點溫度誤差 | ±0.2% FS/10℃ | 滿量程溫度誤差 | ±0.2% FS/10℃ | |||
絕緣電阻 | 500MΩ/100VDC |
| ||||
工作溫度 | -40~85℃ ；可選:-40~125℃ | 補償溫度 | 0~70℃ ；可選:-25~85℃ | |||
防護等級 | IP65 IP67可選 |
| ||||
機械壽命 | ≧500萬次壓力循環 | 長期穩定性 | ≦±0.15%/年 | |||
電氣連接 | 五芯航空插件，六芯航空插件 |
| ||||
過程連接· | 2寸1502 | 可根據客戶要求訂制 | ||||
訂貨說明
